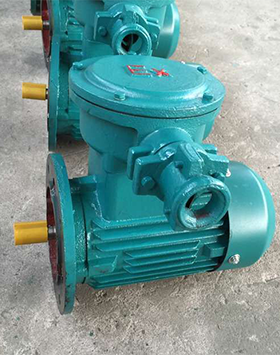

粉尘防爆电机、YFB2粉尘防爆电机概述
粉尘防爆电机、YFB2粉尘防爆电机主要使用在粉尘比较多的易燃易爆场所,杜绝粉尘爆炸的危险。
粉尘防爆电机、YFB2粉尘防爆电机是我公司采用国内外先进技术,结合我国防爆电机行业和市场的实际情况设计开发的高效防爆电机基本系列,是YB2系列的更新换代产品。效率指标符合GB18613-2012《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值2级”的规定。
粉尘防爆电机、YFB2粉尘防爆电机符合国家标准GB3836.1-2010《爆炸性环境 第1部分:设备 通用要求》和GB3836.2-2010《爆炸行环境第2部分:由隔爆外壳“d”保护的设备》的规定。同时其隔爆结构和参数的设计参照了IEC60079-1《电气设备隔爆外壳的结构和试验》和EN50018《爆炸性环境用电气设备“d”》标准。电动机制成隔爆型。防爆标准为Ex d I Mb、Ex d II AT4 Gb、Ex d II B T4 Gb、Ex d II C T4 Gb,分别适用于煤矿井下固定式设备及工厂用II A级、IIB、IIC级,温度组别为T1~T4组爆炸性气体混合物的场所。
粉尘防爆电机、YFB2粉尘防爆电机功率等级和安装尺寸符合国际电工委员会(IEC)标准。且对应关系和YB2系列相同,因此可以与YB2电机互换。
本系列电动机外壳防护等级根据GB/T4942.1《旋转电机外壳防护分级(IP代码)》IP55,如果用户要求其他防护等级可另行协议。
本系列电动机的冷却方式根据GB/T7993和IEC60034-5《旋转电机冷却方式》的标准为IC411.如果用户要求其他防护等级可另行协议。
本系列电动机基本安装方式为卧式带底脚(IMB3)结构,也可做成IMB35、IMB5、IMV1等型式,符合GB/T997和IEC60034-7《旋转电机结构及安装型式(IM代号)》的规定。如果客户要求其他安装型式可另行商议。
在YB3基本系列电动机的基准上,可以派生制成YB3-W户外型,YB3-WTH户外湿热带型等多种防爆电机产品。
粉尘防爆电机、YFB2粉尘防爆电机结构说明
定子:定子铁心冲片采用高导磁、低损耗优质冷轧硅钢片;有绕组定子铁心经VPI真空压力浸渍处理,使之成为一个完整的整体,绕组及绝缘具有良好的电气,机械,防潮性能及热稳定性。
电动机的绝缘等级为F级,但温升限值按B级考核温升裕度大,使用寿命长。
转子:转子铁心冲片也采用高导磁,低损耗优质冷轧硅钢片,采用热套工艺将铸铝转子固定在轴上,对转子进行加工处理时采用了多种有效的降耗措施。转子经动平衡校正,电机运转平稳,振动小。
接线盒:具有优良的隔爆性能,盒内有较大的空腔便于接线,进线方式分橡套电缆和钢管布线两种,制成一个接线口或两个接线口,接线盒空腔与机座主空腔之间为螺纹隔爆结构,接线盒位于电动机顶部,可以前、后、左、右四方进线。
机座外形采用垂直水平的平行散热片结构,美观大方,散热良好。
风扇:电机采用大叶片小外径静电塑料风扇,便于降低噪声和风靡耗。
风罩:风罩为钢板结构,其通风孔为8mm×8mm方孔,在防止一定大小外物进入的前提下得到最大的通风面积。从而使风路顺畅,外形美观,刚性好,防护等级为IP20
轴承:H63~H160mm机座轴承采用两面带密封圈的全封闭轴承,使用维护方便,严格控制轴承装配及各部件加工公差,有效地抑制了电动机运行时的振动和噪声。为使电机安全可靠运行,中心高160~225机座号的电机在结构上考虑了不停机注油装置的位置,中心高250及以上机座号的电机可设置不停机注油装置。
粉尘防爆电机、YFB2粉尘防爆电机使用条件:
环境空气温度:-15℃≤0≤40℃
海拔:不超过1000m
频率:50HZ
电压:380V,380/660V
工作方式:连续工作制(S1)
注:对频率,电压,环境空气湿度,海拔等如有特殊要求,请与订货时提出。
粉尘防爆电机用途及防护等级划分等内容讲解:
粉尘危险场所的等级 场所特征
20 区 在正常运行过程中可燃性粉尘连续出现或经常出现,其数量足以形成可燃性粉尘与空气混合物或可能形成无法控制和极厚的粉尘层的场所及容器内部。
21 区 在正常运行过程中可能出现的粉尘数量足以形成可燃性粉尘与空气混合物但未划入 20 区的场所。
22 区 在异常情况下,可燃性粉尘云偶尔出现并且只是短时间存在、或可燃性粉尘偶尔出现堆积或可能存在粉尘层并且产生可燃性粉尘空气混合物的场所。
粉尘防爆电机要求:
1、防护大于50MM固体的电机能防止大面积的人体偶然意外地触及或接近壳内带电或转动部件。能防止直径大于50MM的固体异物进入壳内。
2、防护大于12MM固体的电机 能防止直径大于12MM的固体异物进入壳内。
3、防护大于2.5MM固体的电机 能防止直径大于2.5MM的工具或导线触及或接近壳内带电或转动部件。
4、防护大于1MM固体的电机 能防止直径或厚度大于1MM的导线或片条触及或接近壳内带电或转动部件。
5、防尘电机 承受任何方向的溅水应无有害影响
粉尘防爆电机的防爆标志:ExtD A21 IP65 T130℃
YFB2系列粉尘隔爆型异步电动机是在Y系列电动机基础上派生的产品。符合GB12476.1—1990《爆-炸性环境用电气设备粉尘防爆电气设备》的规定。电动机具有高效、节能、温升裕度大、寿命长、振动小、噪声低、防爆结构先进、可靠性高、使用维护方便等特点。电动机适合用于工厂中有爆-炸性粉尘(纤维)的10区或11区危险场所,其温度组别为T11~T13组的场合中;也不适用于同时存在可燃性气体、可燃性粉尘的爆-炸危险场合。
粉尘防爆电机型号有:YFB2-80M粉尘防爆电机系列、YFB2-90S粉尘防爆电机系列、YFB2-90L粉尘防爆电机系列、YFB2-100L粉尘防爆电机系列、YFB2-112M粉尘防爆电机系列、YFB2-132S粉尘防爆电机系列、 YFB2-132M粉尘防爆电机系列、YFB2-160M粉尘防爆电机系列、YFB2-160L粉尘防爆电机系列、YFB2-180M粉尘防爆电机系列、YFB2-180L粉尘防爆电机系列、YFB2-200L粉尘防爆电机系列、 YFB2-225S粉尘防爆电机系列、YFB2-225M粉尘防爆电机系列、YFB2-250M粉尘防爆电机系列、YFB2-280S粉尘防爆电机系列、YFB2-280M粉尘防爆电机系列
粉尘防爆电机防护等级有:IP65
上述表达式IP65中第一个6代表的是防尘等级,第二个5代表的是防水等级 。
即:IP65的防尘等级为6
那么为什么还有很多厂家用IP55的防护等级呢?其实正常粉尘防爆电机,IP55的防护等级已经可以满足大部分使用环境了,所以大部分专业粉尘防爆电机生产厂家会给推荐IP65的防护等级。希望我的解答可以满足您,如有更多想了解的参数欢迎来电咨询:13061626636
